综合管廊变仓段拼接设计

       城市综合管廊标准断面的确定与入廊管线种类、管线规模、舱室分隔、施工方法等因素密切相关,每个舱室断面尺寸的确定与入廊管线所需的空间有关,包括敷设空间、运输空间、维修空间、安全运行空间及扩容空间等。本章节主要介绍如何利用杰图综合管廊软件实现不同断面之间的拼接设计。

a、管廊断面相交的情况实现变仓拼接设计

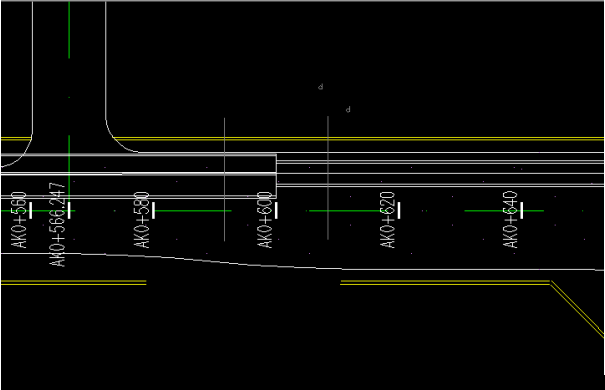

       1、如下图所示，在桩号600地方是两个不同的管廊断面在此处连接，此时要实现把不同管廊的断面进行合并拼接 这时先在两个断面处各绘制一条辅助线

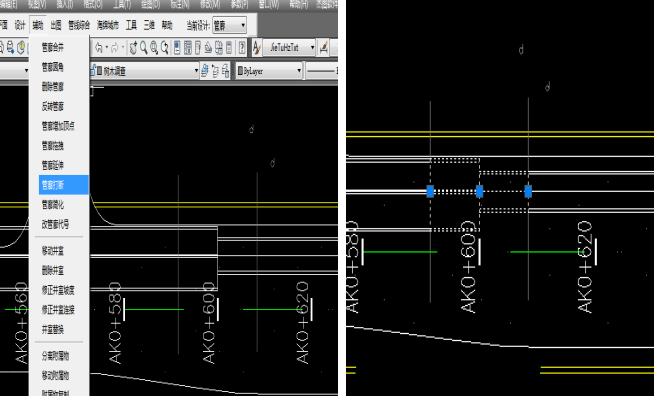

       2、 然后操作辅助-管廊打断 按照命令行提示对当前的管廊进行打断 如下图所示

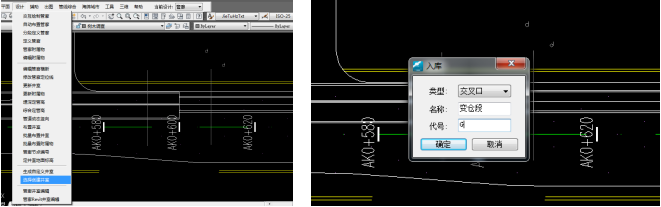

       3、 操作设计-管廊井室编辑,选择打断部分的管廊 这时程序会有一个入库提示   对名称、代号进行命名 如下图所示

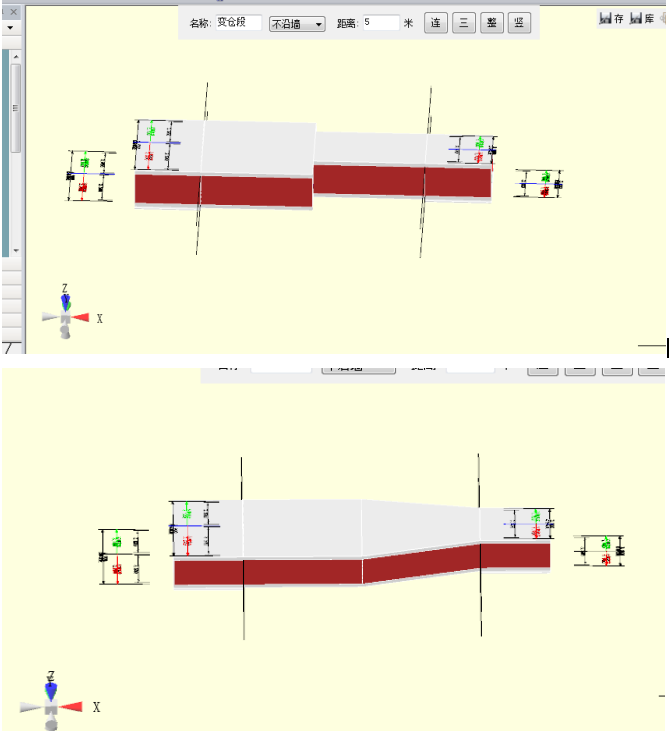

       4 、命名完成之后 操作设计-管廊井室编辑 进入杰图三维界面进行井室拼接的设计，如下图所示

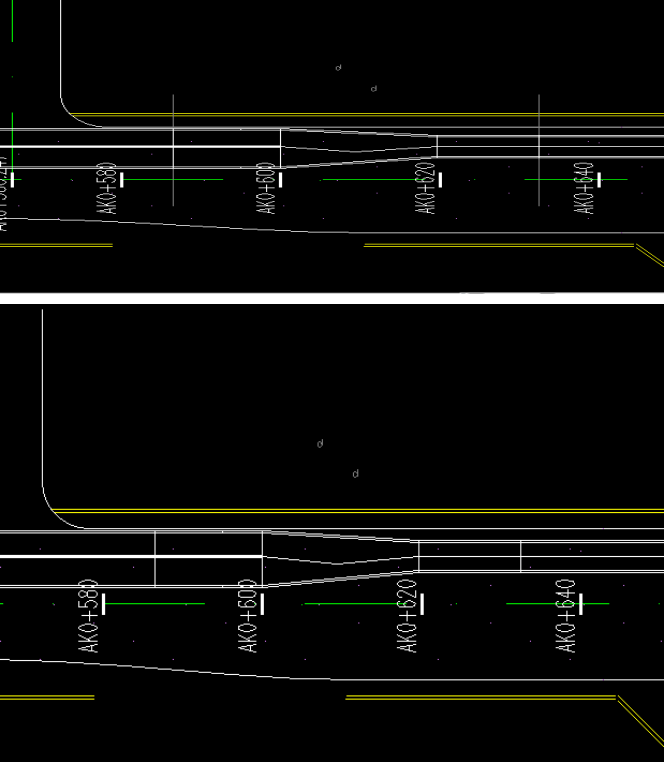

       5、 设计完成之后 点击“存”返回平面，变仓拼接设计已经完成，这时可以删掉之前做的辅助线 如下图所示

b 、管廊断面不相交的情况实现变仓设计

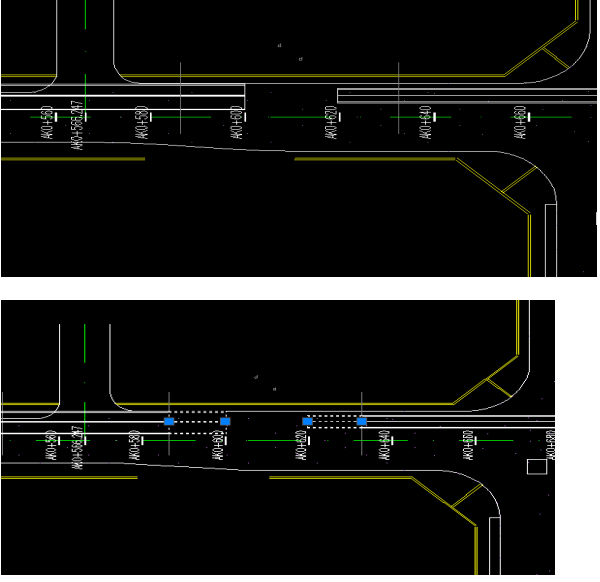

       1 、如下图所示 不同断面的管廊并没有相交在一起 但是依然要实现断面拼接 这时我们依然是在两段管廊上各做一条辅助线 然后操作管廊打断

       2 、打断之后操作设计-生成自定义井室 按照命令行提示选择打断的管廊 进行名称、代号的命名，生成如下图所示的井室

       3、 点击设计-管廊井室编辑，进入杰图三维界面进行井室拼接的设计，如下图所示

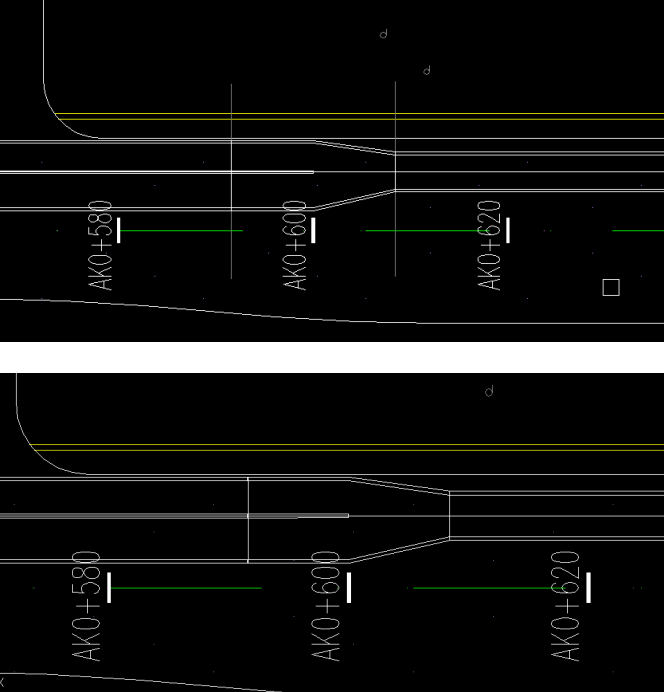

       4、设计完成之后 点击“存”返回平面，变仓拼接设计已经完成，这时可以删掉之前做的辅助线 如下图所示
