软件介绍
Software introduction
杰图电气软件是杰图软件有限公司专为市政电气设计人员开发的一款，针对市政照明系统、通信系统和电力系统进行施工图设计的专业软件。软件采用BIM设计思想，运用数据图形一体化及智能识别技术。具有操作简单上手容易、智能化程度高的特点。通过智能识别技术，软件可根据道路中线进行电力排管、通信排管、电缆沟、缆线管廊及路灯线路的自动布置。自动进行设备编号、相位设定及回路定义。软件内置了照明设备库，收录了常用的路灯、接线盒、箱变等设备。另外软件还提供了自动裁图、自动填写图签、自动输出图纸目录、自动批量输出PDF等相关出图功能。
5
大核心功能模块，
满足电力、通信排管，电缆沟，缆线管廊，路灯、
综合灯杆各类市政电气项目设计。
电气软件： 三维一体化市政电气设计新标杆
软件特点
Software features
智能技术的应用
杰图自研智能菜单、智能搜索和智能选择技术。可根据不同的实体类型智能推送相关命令。不必查找和记忆菜单位置，在大幅度降低软件学习成本的同时，又进一步提高了操作效率。
可视化设计理念贯穿始终，所见即所得。使得设计过程更加直观高效，平面图、纵断图、属性数据等全部联动协同。BIM思想的引入，三维展示漫游的应用使得复杂抽象的设计过程变得直观高效且生动。
可视化设计过程

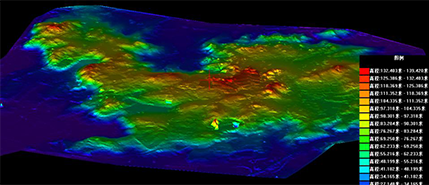

强大的计算与智能化辅助设计功能，采用人工干预与自动计算处理相结合的方式，水力计算、平差计算、高程分析、地形分析等强大的计算分析功能，可真正的为确定方案、优化方案提供数据支撑和决策依据。
依托自主创新研发的“JTC”核心数据格式，构建起行业领先的跨BIM生态互通体系，真正实现多平台设计数据的无损流转与精准互认。以领先技术重构工程设计软件数字化协作模式，为全生命周期数字化管理提供强劲内核支撑。
人机交互性强
智能数字中台
五大核心模块
Five Core Modules
1.1 断面
1.3 竖向
1.5 工程量表
1.2 平面
1.4 纵断出图

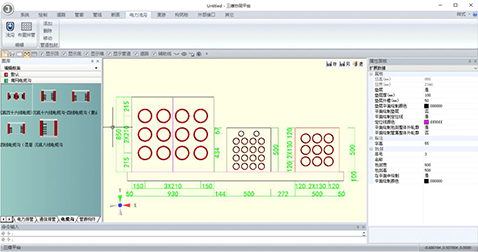

软件采用可视化动态交互模式，对电力排管、通信排管实现断面参数可视化定义。支持通过夹点动态拖拽、交互式切割与合并等图形化操作，快速完成断面布局与参数确定；同时支持在参数列表中直接编辑修改断面数值，兼顾图形直观性与参数精准性。

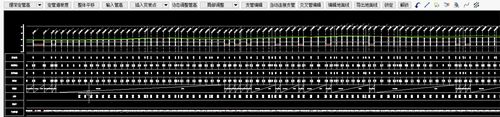

竖向设计模块基于图形数据库技术，可实现复合型管网联合竖向设计；系统将管径、管底高程、敷设坡度等关键参数统一收敛至竖向分析体系，进行集中校验、逻辑判断与智能优化。

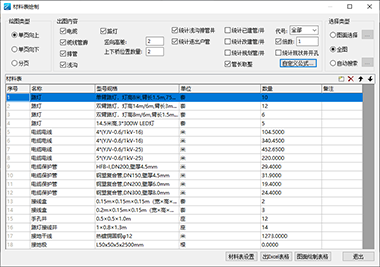

软件支持对检查井、电缆、排管、附属设备、接地干线长度、接地极数量等各类管网工程量进行精细化统计与汇总；同时支持工程量计算公式自定义配置，可灵活适配不同地区、不同定额的计量规则与统计需求。

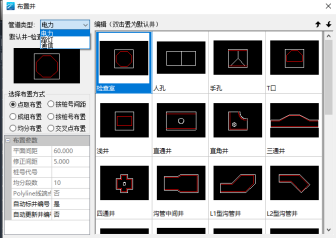

支持交互式布管与自动布管、定义管道等多种模式，可直接生成电力、通信管线线路；在排管生成过程中，系统能够依据管道设计参数及节点连接关系，智能匹配并自动生成对应井室类型，无需手动逐一布置。

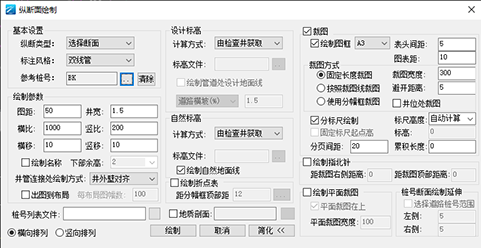

竖向设计完成后即可自动生成纵断面图；当平面布局或纵断高程数据发生变更时，系统支持纵断面成果联动自动更新。软件实现纵断面绘制与裁图一体化展示，各类出图参数可自由灵活配置。
”
”
”
Communication pipe duct
1、通信排管
1.1、断面
1.2、平面
1.3、竖向
1.4、纵断出图
1.5、工程量表
2.1 横断面设计
2.3 纵断面设计
2.2 平面设计
2.4 出图与统计
摒弃传统图块式的调用模式，采用面向对象的动态可视化断面编辑器，通过拖拽参数化组件（如舱体、支架、排水沟）或施加尺寸数据约束、交互切割、合并等方式确定电缆沟的宽度、高度、壁厚等几何参数，快速创建符合要求的断面模板。软件内置了南方电网公司的常用断面，也可以像搭积木一样，从模板库中选择基本舱室进行组合，快速形成单舱、双舱或多舱的电缆沟断面。
可整体或分段定义电缆沟的埋设深度，也支持按覆土深度批量调整，保证沟顶到路面的距离符合规范。可一键调整管沟与给排水、综合管等管线的交叉碰撞，实现地下空间资源的精细化管理。
软件可智能识别DWG底图中的道路中心线、红线等信息，通过内置算法实现与现状地形的自适应贴合，沿路自动生成电缆沟的平面路径。对于非标准路径，也可手动绘制。针对路口、变坡点等异形节点，支持电缆沟与排管、隧道等不同构筑物之间的无损衔接，确保全线路由的连续性。生成后的平面路径支持夹点拖拽，可以方便灵活地调整路由。
能自动对电缆沟的路径、节点、断面参数、接地干线等进行标注，标注样式和内容可以自定义。可以自动绘制纵断面图。能自动统计出电缆、支架、接地极、接地干线、盖板等所有构件的详细工程量，并支持自定义计算公式。可以完成自动裁图、批量输出PDF等工作，直接生成施工图。
”
”
”
”
Cable trench
2、电缆沟
本模块用于电缆沟的横断面、平面、纵断面的设计与出图。构建了从断面设计、路径规划、竖向调整、动态出图、工程量统计、数字化交付的完整数字链路，为市政电气设计迈向智能化、精细化、协同化提供关键技术支撑。
3.1 横断面设计
3.3 自定义井室
3.5 标注与出图
3.2 平面设计
3.4 纵断面设计
3.6 材料表统计
在可视化的断面窗口中，通过鼠标拖拽夹点实时调整管廊宽度、高度、壁厚等几何参数，或直接在参数列表中进行精确数值输入；也可从模板库中选择基本舱室，通过“搭积木”方式快速组合形成单舱或多舱缆线管廊断面。电缆支架、电缆等内部设施以“组件”形式在横断面上直接摆放。支持为每个支架独立配置电缆种类与数量，实现精细化设计。

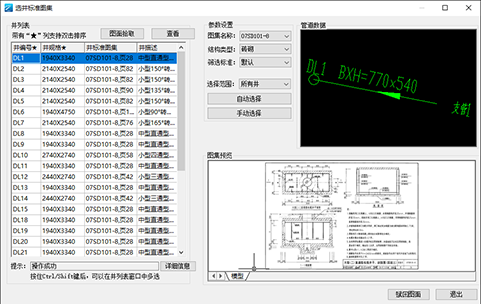

井室图库内置了珠海市常用缆廊井和动态转角井。转角井可随缆廊平面转弯角度自动调整显示形态。
井室图库内置了珠海市常用缆廊井和动态转角井。转角井可随缆廊平面转弯角度自动调整显示形态。
软件通过智能识别技术，可自动识别DWG底图中的道路中线或边线，一键完成缆线管廊线路的沿路自动生成，也可手工交互绘制。支持通过夹点拖拽直接完成对线路路由的修改，无需重新绘制，实现拖动即编辑。在路口、变坡点等节点处，支持缆线管廊与电力排管、通信排管、电缆沟等不同构筑物之间的无缝连接与过渡处理。
可参考道路专业的设计成果进行竖向设计，兼容主流道路软件的设计数据，实现跨专业协同；支持按覆土和埋深两种模式进行埋深参数设定，可整体或分段定义。支持缆廊与出廊排管在同一界面同时联动调整纵断面。
可参考道路专业的设计成果进行竖向设计，兼容主流道路软件的设计数据，实现跨专业协同；支持按覆土和埋深两种模式进行埋深参数设定，可整体或分段定义。支持缆廊与出廊排管在同一界面同时联动调整纵断面。
”
”
”
”
”
”
Cable Gallery
3、缆线管廊
本模块用于城市道路下小型化的电力、通信缆线舱室的横断面、平面、纵断面的设计与出图。
可实现断面快速定义、路径自动布置、工程量精准统计。
4.1 布置井类及照明设备库
4.3 定义路灯相位及回路
4.2 线路生成

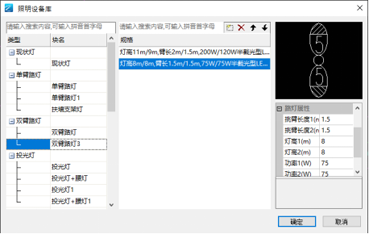

软件内置电力、通信、路灯等多种井类样式，并且支持用户自定义添加。另软件内建照明设备库，录入了路灯、接线盒、箱变、配电箱、接线盒等常用设备，可对设备进行规格参数及图例标记定义。

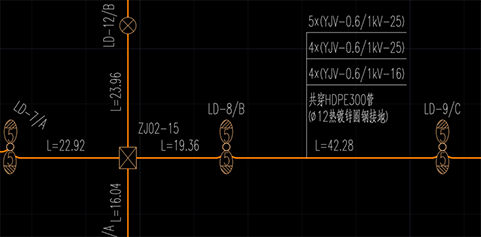

在绘制生成线路时软件即可根据路灯连接顺序自动定义相位，也可用定义相位工具进行人工干预定义。软件还提供了回路定义功能。可指定线路的箱变及回路号。

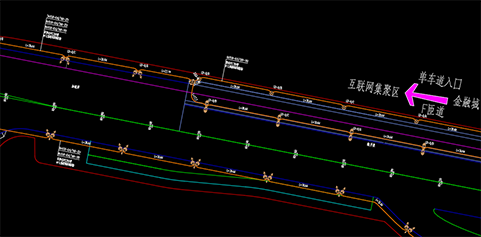

软件采用智能搜索，可沿道路自动搜索参考线并按设定间距进行路灯设备的布置，也可根据平面上布置好的路灯设备生成线路，或通过交互布管、自动布管生成线路。软件在生成电力、通信排管时可根据管道参数及连接情况自动生成所需井类。软件还可以进行缆线管廊和电缆沟的绘制，绘制之后可自动布置动态转角井以及其他节点井。
”
”
”
street lamp
4、路灯
4.1、布置井类及照明设备库
4.2、线路生成
4.3、定义路灯相位及回路
Integrated Light Pole
5、综合灯杆
软件内置综合灯杆专业图库，已预设基本杆件、交通标志标线、组合信号灯及各类常用综合灯杆、智慧路灯标准图例；支持自定义配置组合并杆的元素构成，灵活开展并杆设计。软件具备综合杆自定义定义与编辑功能，可直接调用图库资源完成快速标注，且已定义的综合杆参数与样式支持后续随时编辑修改，适配设计全流程调整需求。
|
|
